（678体育科技）氮氧化物（NOx）是大气污染物中最严重的污染物之一，会造成酸雨、光化学烟雾等一系列环境问题。目前，控制固定氮氧化物污染最有效、应用最广泛的技术是氨气选择性催化还原（NH3-SCR）脱硝技术。NH3-SCR技术的核心在于开发活性高、选择性强、水热稳定性好、抗毒化能力强的脱硝催化剂。脱硝催化剂有负载型和几种氧化物形成的固溶体，负载型催化剂的载体有氧化钛、氧化铝、分子筛和碳材料等。

分子筛是一种多孔晶体材料，具有比表面积大、孔结构丰富和稳定性强的特点，分子筛脱硝催化剂具有温度窗口宽、SCR反应催化活性强、N2选择性好、水热稳定性较好和无毒无害等优点。目前研究最多的是Fe、Cu系分子筛脱硝催化剂，还有Mn、Ce系分子筛催化剂，同时，由于ZSM-5，BEA，SAPO-n，SSZ-13拓扑结构催化剂由于具有优异的催化活性、选择性和水热稳定性，也是目前研究的热点。

Fe分子筛催化剂具有较好的中高温脱硝性能，，目前研究最多的是CHA（如SSZ-13，SAPO-34）、BEA、MFI（如ZSM-5）、MOR型结构的分子筛，脱硝性能顺序为：Fe/CHA>Fe/BEA>Fe/MFI>Fe/MOR，为了提高催化剂的低温性能，通过元素掺杂和构造核壳结构改性催化剂，可增强催化剂氧化还原能力；同时构造核壳结构和元素掺杂有助于提高Fe系分子筛的水热稳定性和抗硫性能。

Cu系分子筛催化剂具有较好的低温脱硝性能，ZSM-5，SAPO-n，SSZ-13分子筛具有很好的水热稳定性和脱硝效率，催化活性高低顺序为：Cu/SAPO-34>Cu/SSZ-13>Cu/ZSM-5>Cu/BEA。分子筛结构影响孔结构，孔结构按孔径大小可以分为微孔、中孔和大孔。微孔分子筛不仅具有更好的稳定性，还具有更好的脱硝性能。通过引入多级孔结构，能改变催化剂的传质效率、比表面积、表面酸性和NO吸附性能。同时可通过掺杂过渡金属和稀土元素，利用多金属协同作用促进催化剂的低温脱硝性能和水热稳定性。

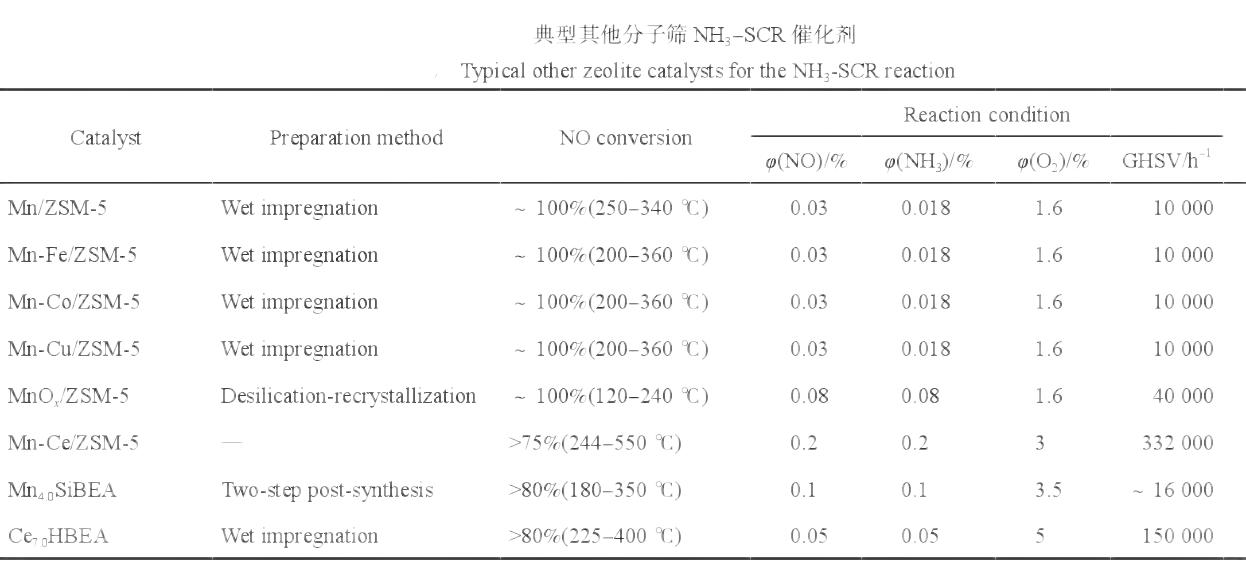

除了Fe、Cu分子筛催化剂之外，Mn、Ce分子筛催化剂也应用较多。

分子筛催化剂具有很好的脱硝性能和N2选择性，通过控制负载金属元素含量，可调节分子筛脱硝催化剂的温度窗口，实现对不同温度工业烟气与尾气的脱硝。目前，分子筛基脱硝催化剂的研究主要集中在中高温区，应用于低温SCR的研究较少，催化剂在抗硫和抗水中毒性能方面的研究就更少，极大地限制了分子筛催化剂在低温SCR工艺中的实际应用。（678体育科技）
